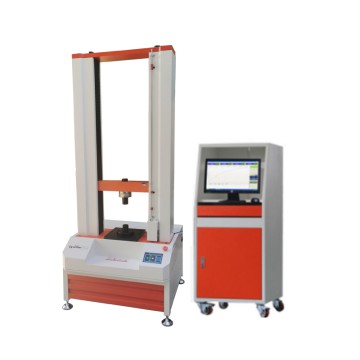

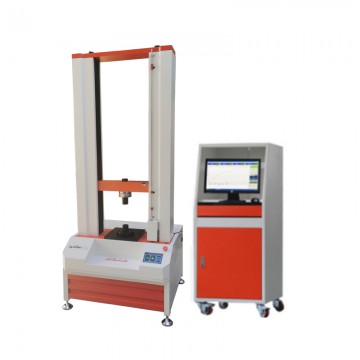

采用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；自动记录最大点、断裂点、指定点的力值或伸长量；采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到国际先进水平。
满足标准GB/T 16491-2022电子式万能试验机，同时符合ASTM D412、ASTM D638、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 6344、GB/T 10654 、B/T 7124和 ASTM D1876等多项国内、国际测试标准。

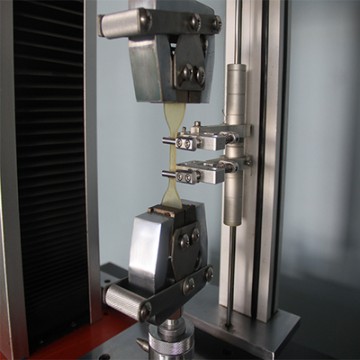

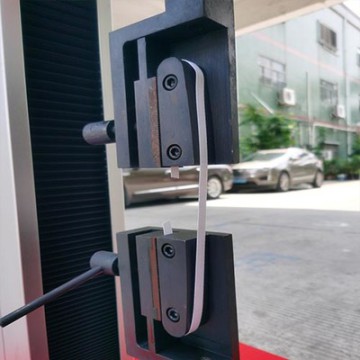

主要适用于金属及非金属材料的测试，如橡胶、塑料、电线电缆、光纤光缆、安全带、保险带、皮革皮带复合材料、塑料型材、防水卷材、钢管、铜材、型材、弹簧钢、轴承钢、不锈钢（以及其它高硬度钢）、铸件、钢板、钢带、有色金属金属线材有高温环境下的拉伸、压缩、弯曲、剪切、剥离、撕裂、两点延伸（夹具间距定标距）等多种试验。
技术参数：
| 型号 | HZ-1003E |
| 最大负荷 | 100N，200N，500N，1KN，2KN，5KN，10KN,20KN 、30KN’以内任选 |
| 精度等级 | 0.5级 |
| 有效测力范围 | 0.4％～100％（0.5级） |
| 测力精度 | 示值的±0.5％以内 |
| 试验机分辨率 | 最大负荷1/200000，内外不分档，且全程分辨率不变 |
| 负荷传感器 | 基本配置：拉、压传感器（最大负荷）一只 扩展配置：可加配多个传感器 |
| 有效试验宽度 | ≥425mm， |
| 有效拉伸空间 | ≥950mm |
| 试验速度范围 | 0.0005~1000mm/min, n |
| 位移测量精度 | 示值的±0.5％以内/示值的±0.2％以内 |
| 变形测量精度 | 示值的±0.5％以内 （可根据客户要求选配大变形或小变形） |
| 试台安全装置 | 电子限位保护 |
| 试台升降装置 | 快/慢两种速度自动控制，可点动 |
| 试台返回功能 | 手动或自动两种选择、试验结束后自动或手动以**速度返回试验初始位置 |
| 超载保护 | 超过最大负荷10％，机器自动保护 |

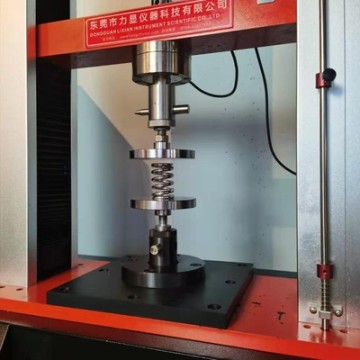

| 夹具配置 | 磁钢顶出力工装3套 |
| 主机尺寸 | 800*550*2210mm(长*宽*高) |
| 动力系统 | 台湾台达AC伺服电机+驱动+高精度滚珠丝杆 |
| 电源 | 220V、50HZ |
| 功率 | 400W或750W（根据不同力值需求，标配不同功率电机） |
| 主机重量 | （约）300 KG |
电脑软件测试项目
普通测试项目：（普通显示值及计算值）
●拉伸应力 ●拉伸强度
●扯断强度 ●扯断伸长率
●定伸应力 ●定应力伸长率
●定应力力值 ●撕裂强度
●任意点力值 ●任意点伸长率
●泊松比 ●粘合力及取峰值计算值
其他测试项目
弹性系数即弹性杨氏模量
定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。
弹性限：为材料所能承受而不呈**变形之最大应力。
弹性变形：除去荷重后，材料的变形完全消失。
**变形：除去荷重后，材料仍残留变形。
屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈（yield）；荷重超过比例限与伸长不再成正比，荷重会突降，然合在一段时间内，上下起伏，伸长发生较大变化，这种现象叫做屈服。
屈服强度；拉伸时，**伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
弹簧K值；与变形同相位的作用力分量与形变之比。
有效弹性和滞后损失：在屈服强度试验机上，以一定的速度将试样拉伸到一定的特长率或拉伸到规定的负荷时，测定试样敏缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所缩失的能与伸长时所消耗的功之比的百分数，即为滞后损失。
更多测试，请联系我们 www.hengzhunxc.co
高精度传感器 1支
精度高，重复性好，不会产生零点漂移，经久耐用。每次测试数据偏差较小。
台湾台达伺服电机 1 台
进口伺服系统是通过机械或位移速度、加速度的反馈控制系统，其作用是使输出的机械位移（或转角）准确地跟踪输入的位移(或转角)比普通电机，功耗低，扭矩大，速度控制广面精准，高低数运转扭矩相当，有带伺服闭环控制，高精度制动。一般使用于自动化，精密仪器、精密设备。
台湾TBI高精度滚珠轴承+滚珠丝杆 2套
非梯形螺杆，梯形螺杆燥音大，易磨损，间隙大，精度低。高精度滚珠轴承+滚珠丝杆成本是普通梯形丝杆的好几倍，其优点，间隙小，移动距离精度高，能保证电机匀速直线运动，摩擦小，燥间小，经久耐用。
电机直接配套台湾减数机构 1套
典型客户
橡胶行业：重庆中南橡胶、唐山华兴橡胶制品研究所、成都市青羊区万生橡胶制品厂、
都硅宝实业、北京城南橡胶厂、北京骅宏大橡胶技术有限公司
北京三友伟业橡胶化工有限责任公司、北京金都橡胶厂、华南轮胎
广西柳州东方工程橡胶制品有限公司、上海桃亚橡胶制品有限公司
北京绿色快车国际橡塑制品有限公司、芜湖市泰昌橡胶件有限公司
昆山昌荣聚氨酯橡胶有限公司、张家港贝胜橡胶制品有限公司
宁国天运橡塑制品有限公司、佛山市顺德区刚辉橡胶金属制品有限公司
北京七星橡塑密封制品有限公司、张家港贝顺橡胶制品有限公司
中山市保时利塑胶实业有限公司、广州延昌新型塑胶制品有限公司
知名企业：伊利集团、格力电器、海尔集团、美的集团、日立电梯
航空航天：中航工业长征机械厂、上海航天局803 所、上海航空精密机械研究所、贵航集团、
航天近空间飞行器研发中心、中航重工
科研院校：北京科技大学、中南大学、中国物理工程学院、中科院宁波材料技术与工程
研究院、上海化工设备研究院、江苏技术师范学院、哈尔滨工业大学研究生院
清华大学、上海理工大学
钢铁行业：攀钢集团、衡阳钢管集团、莱阳钢铁、华菱连轧管有限公司、JFE 钢板（广州）
有限公司、江苏兴洋管业有限公司
质检系统：国家建筑城建机械质量监督检验中心、四川省建筑科学研究院、重庆建筑科学研
究所、无锡市建筑工程质量检测中心、湖南省电线电缆产品质量监督检测中心、
广州计量检测技术研究院
汽车行业：国家汽车质量检测中心、东风汽车、广州本田、吉利汽车研究院、艾帕克汽车配
件、卡斯马汽车系统、日和汽车零件
有色金属：江铜集团、辽宁忠旺集团、台一铜业、广东坚美铝业、广东凤铝
电力电工：桂林电器科学研究院、东材科技集团、西电电工材料有限公司、中电诺麦斯绝缘
材料有限、公司魏德曼高压绝缘有限公司、泰州新源电工材料有限公司
技术支持
Lixian® 提供文档，包括手册和在线帮助，可以回答您可能有的许多问题。建议您查看随您购买的系统一起发送的文档，以确定问题的可能解决方案。
如果您在这些资源中找不到答案, 请直接联系 Lixian® 售后服务部0769-22677455，或者邮件至dg@hengzhun.com. 力显中文官方网站 www.hengzhunxc.com，英文官方网站是 www.lyxyantech.com. 如果您需要咨询外贸业务, 您可以直接致电0769-23388228或者 sales1@hengzhunx.com.
电源要求及接线
Table 1
| 技术要求 | 规格 |
| 最大电压（VA） | 256 |
| 电压（Vac） | 220、,100~120 （定制） |
| 频率 （Hz） | 50 |
| 电线长度 m（ft） | 1/2.44 (8) |
电气危险-为了确保安全和电磁兼容性(EMC)，设施的插座必须是三线接地插座。 地面必须是符合国家和/或地方规定的低阻抗土地面。
如果您的测试系统包括水或任何其他流体，则必须在所有电源上使用GFCI（接地故障电路中断）保护。如果你的系统包括任何液体(例如。 水冷握把，生物脉冲浴，食品测试装置)，你必须使用GFCI保护所有电源，以保护操作者免受液体可能泄漏到负荷框架电子产品。
承诺服务
我公司郑重承诺，除完全响应报价文件对伴随服务和售后服务的所有要求外，还将按照以下条款提供优质和完善的售后服务！
力显针对项目客户的承诺
保修期及售后服务
设备验收合格后，承诺整机质保期12个月，我方派人到最终用户现场进行设备安装、调试、培训和验收工作，全年365天，全天24小时热线电话响应（包括节假日）；保修期后，收取成本费维修（我方保证以优惠价格提供备件和保养服务）。
2）主动性的售后回访
定期检修服务、定期回访，针对该项目的设备进行调试与维护，降低该使用过程中由于设备使用不当或损坏影响工作效果。
3）随时随地的服务
终身免费咨询服务：在任何时候、任何地点，均可享受到终身的免费咨询服务
力显“星级”服务；结合电话、现场等多种服务方式，为全线产品客户提供售前、售中、售后、以及增值服务的一体化全方位服务。
技术服务
1、交货地点由用户指定现场，设备到货后，及时派专业技术人员到用户现场，协助用户在最短的时间内完成就位、安装、调试。
2、设备验收在用户现场进行，验收标准按照国家有关检定标准。
3、技术资料：我方提供完整的操作使用手册、维修手册等相关资料，操作使用手册及维修手册是中文版。4、我方负责拟定免费（包含差旅、住宿）培训计划：
安装期间的培训：我方在仪器安装调试期间对业主方使用人员在仪器调试现场进行2-3天技术培训，是买方使用人员能独立操作仪器、掌握仪器的安装、开启、关闭步骤及仪器的日常维护和维修、系统的操作和控制。
设备安装调试最终验收合格后，由我方专业技术人员为用户安排1-2天的操作培训、维修人员的现场免费培训，主要培训操作人员对设备基本原理、软件使用、操作、维护等的理解及应用，并达到用户操作人员能独立操作设备、服务生产、样品检测分析工作，维修人员进行基本的维修服务。
保修期内的服务内容和方式
我公司将对项目设备提供免费保质服务，保修期期内对所购设备提供免费的现场保修维护服务。
设备因质量而引起的问题，我公司将严格按照上述的售后服务承诺为项目用户提供服务，在保修期内，我方将承担所有有缺陷的设备或零配件进行更换/维修的费用。
在保修期内的维护服务方式包括：
1）无偿提供电话、Email技术咨询服务
2）无偿提供预防性维护服务，防止因操作环境故障影响用户正常使用。
保修期后的服务内容和方式
我们设置了专门的热线电话：0769-22677453.我公司提供本系统项目的技术咨询服务，对于一些比较重大的，用电话支持无法帮助用户解决的问题，将派有关领域的技术专家去现场解决，帮助用户进行故障诊断和有关的安装、配置和调整系统的组件。我公司将充分利用整理力量，为项目用户提供**的服务。
在保修期外的维护服务方式包括：
1）无偿提供电话、远程视频指导、Email技术咨询服务
2）有偿提供现场维护服务，收费根据故障内容而定
3）有偿提供设备返修服务，收取合理的维修费用
