应用领域：

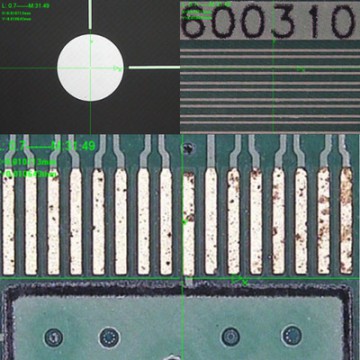

广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。
仪器功能：

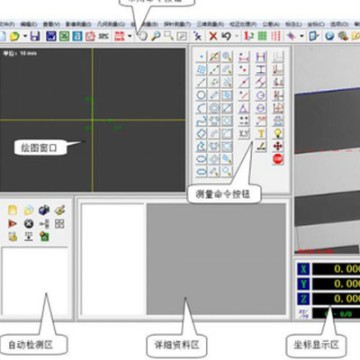

产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等，各种报表的输出,各种产品的检测。

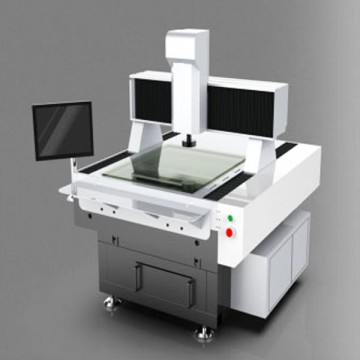

技术参数:仪器型号
Instrument modelHZ-3501B 测量行程（mm）
Measuring（mm）2000x400x200 外形尺寸（mm）
Dimension（mm）2000*2600*1680 玻璃承重（kg）
Grass table bearing（kg）80 仪器重量（kg）
Instrument weight（kg）2100 测量精度
AccuracyX,Y：（3.0+L/200）μm Z：（5+L/200）μm 重复精度
Repeat-ability+-3um 光栅尺分辨率
Grating ruler resolution0.0002mm CCD 海康威视230万数字高清晰摄像机 镜头

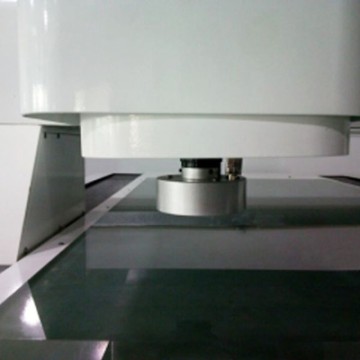

Zoom lens0.7～4.5X高清晰连续变倍镜头 放大倍率
Image magnification34～220X 工作距离
Working distance92mm
