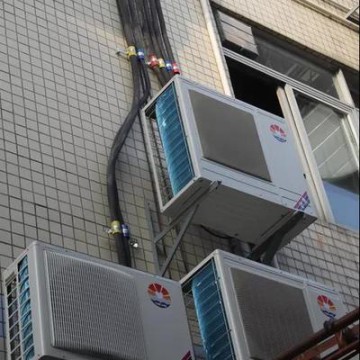

恒温恒湿空调产品安装效果图：
立式恒温恒湿空调产品示意图：
上盖 2、侧面板 3、风口 4、控制屏 5、前面封板 6、脚轮 7、风轮
蜗壳 9、内机电机 10、蒸发器 11、内机接水盘 12、加湿器接水盘
G4过滤网 14、进液管 15、回气管 16、PTC加热器 17、排水管
18、加湿桶 19、加湿器加热管
降温原理：制冷系统工作时由压缩机排出的高温高压R22气体进入冷凝器被冷凝成中温过冷液体，经膨胀阀节流降压变成低温低压的汽液两相混和物进入蒸发器，在其内蒸发并吸收通过蒸发器的空气的热量，使流经蒸发器的空气得以降温，汽化后蒸汽再被压缩机吸入，这样不断循环，从而达到降温目的。
降湿原理：由于蒸发器翅片表面温度低于空气的露点温度，空气流经蒸发器表面时，在蒸发器表面有水份析出。
升温：启动加热器，空气流经加热器时，空气被加热而升温。
加湿：启动加湿器，加湿器产生的水蒸汽不断被风机送入室内达到加湿目的。
| 项目 | 挂式恒温恒湿 | 立式恒温恒湿 |
| 型 号 | 室内机钛康 | G50TH | G71TH | L125TH | L150TH | L150TH | L200TH | L225TH |
| 室外机钛康 | TK50 | TK71 | TK50+71 | TK50*3 | TK71*2 | TK50+71*2 | TK72*3 |
| 制 冷 量 | kW | 5 | 7.1 | 12.5 | 15 | 15 | 20 | 22.5 |
| 电加热量 | kW | 7.5 | 10 | 20 | 22.5 | 22.5 | 27.5 | 30 |
| 室 内 机 | 风 量 | m3 / h | 1500 | 1500 | 2400 | 3600 | 3000 | 4500 | 4500 |
| 机外余压 | Pa | 50/0 | 50/0 | 50/0 | 60/0 | 60/0 | 80/0 | 80/0 |
| 噪 音 | dB(A) | 52/54 | 54/56 | 58/60 | 58/60 | 58/60 | 62/64 | 62/64 |
| 温度设定范围及控制精度 | 18~25℃±1.0℃ |
| 湿度设定范围及控制精度 | 45~65%±5% |
| 电 源 | 220V/~/50Hz | 380V/3N~/50Hz |
| 制 冷 剂 | R22 |
| 蒸 发 器 | 铜管翅片式 |
| 节流方式 | 毛细管 |
| 风 机 | 形 式 | 离心式 |
| 功 率 | kW | 0.06 | 0.08 | 0.16 | 0.18 | 0.16 | 0.22 | 0.24 |
| 加 热 器 | 类 型 | PTC电加热器 |
| 功 率 | kW | 3 | 4 | 6 | 8 | 8 | 11 | 12 |
| 加 湿 器 | 类 型 | 电加热式 |
| 功 率 | kW | 1.8 | 2 | 3.5 | 4 | 4 | 6 | 6 |
| 加 湿 量 | kg/h | 1.3 | 1.5 | 2.5 | 3 | 3 | 4.5 | 4.5 |
| 进水管径 | - | DN15 |
| 最大输入功率 | kW | 12 | 17 | 29.5 | 34.5 | 34.5 | 45 | 48 |
| 最大负载电流 | A |
|
|
|
|
|
|
|
| 外形尺寸 | 长mm | 1580/1310 | 1580 | 1175 | 1175 | 1450 | 1450 | 1450 |
| 宽mm | 580 | 580 | 700 | 700 | 700 |  700 | 700 |
| 高mm | 195 | 195 | 1850 | 1850 | 1850 | 1850 | 1850 |
| 参考重量 | kg | 50/70 | 80 | 130 | 140 | 140 | 160 | 180 |
| 室外机 | 电源 | 220V/~/50Hz | 380V/3N~/50Hz |
| 压 缩 机 | 类 型 | 转子式/全封闭涡旋式 |
| 制 冷 剂 | 型 号 | R22 |
| 充注量 | kg | 2.3 | 3.5 | 2.3+3.5 | 3*2.3 | 2*3.5 | 2.3+2*3.5 | 3*3.5 |
| 单台 外形尺寸 | 长mm | 840 | 830 | 830 | 840 | 830 | 830 | 830 |
| 宽mm | 285 | 310 | 310 | 285 | 310 | 310 | 310 |
| 高mm | 610 | 710 | 710 | 610 | 710 | 710 | 710 |
| 单台重量 | kg | 70 | 85 | 85 | 70 | 85 | 85 | 85 |
| 额定功率 | kW | 1.7 | 2.7 | 1.7+2.7 | 3*1.7 | 2*2.7 | 1.7+2*2.7 | 3*2.7 |
| 额定电流 | A | 7.8 | 12 | 7.8+12 | 3*7.8 | 2*12 | 7.8+2*12 | 3*12 |
| 连接管 | 排出管（液管） | mm | 6.35 | 9.52 | 6.35+9.52 | 3*6.35 | 2*9.52 | 6.35+2*9.52 | 3*9.52 |
| 吸入管（气管） | mm | 12.7 | 15.88 | 12.7+15.88 | 3*12.7 | 2*15.88 | 12.7+2*15.88 | 3*15.88 |
| 连接方式 | 喇叭口连接 |
| 建议使用面积 | ㎡ | 10~15 | 16~22 | 23~36 | 37~45 | 37~45 | 46~60 | 61~70 |
（恒温恒湿型）单元式空调机用于各种环境条件下室内空气调节，具有降温、降湿、加热、加湿、通风等多种功能。温度控制范围：温度设定在18～25℃时，控制精度±0.5~1℃，相对湿度设定在50～70％，控制精度±5~10％。
该机组有多种型号可供选择，可广泛应用于电子厂房、医院、制药厂、印刷厂、邮电、银行、机房、供配电站、通讯站等建筑物的空调需要，具有技术成熟、结构紧凑、安装简便、性能稳定可靠等特点，完全满足精密机械、光学仪器、电子仪表、印刷、医药、食品加工等车间及计量室、科研实验室对温度和湿度有较高要求的场所。
